Yüzey Borulamalı Sistem
Endüstriyel Yüzey Borulamalı Sistemler
Yüksek kapasiteli endüstriyel tesisler için özel olarak tasarlanan yüzey borulamalı sistem çözümleri, standart otomasyon valflerinin yetersiz kaldığı büyük debilerde mükemmel çözümler sunar. Pnömatik veya elektrik aktüatörlü vanalar ile donatılmış bu sistemler, kum, aktif karbon ve demir-mangan arıtımı gibi prosesleri tam otomatik olarak yöneterek yüksek verimlilik ve kesintisiz performans sağlar.
Yüzey Borulamalı Sistem Ürün Açıklaması

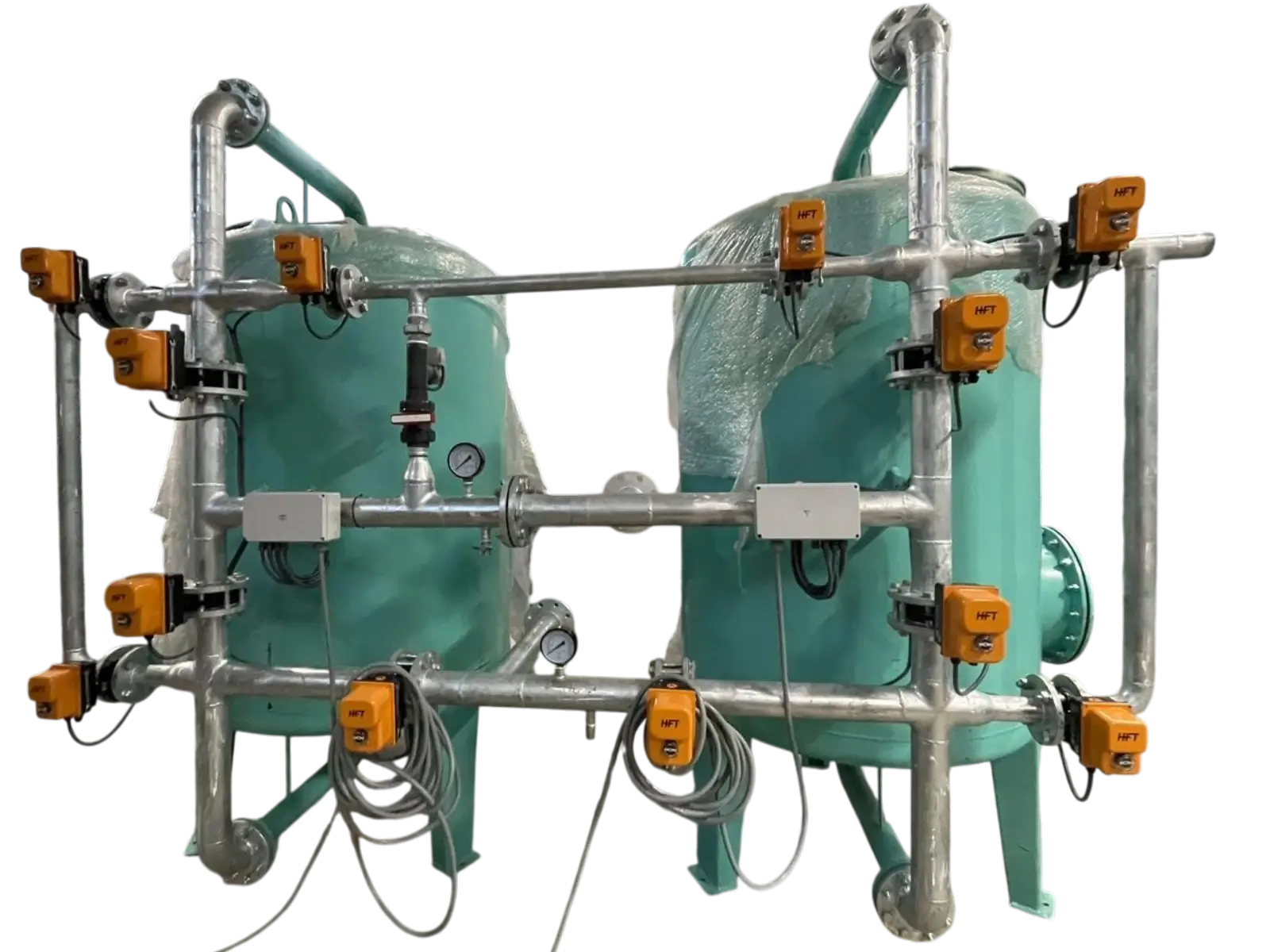

Standart otomasyon valflerinin kapasite sınırlarını aşan yüksek debili endüstriyel su arıtma projeleri için profesyonel yüzey borulamalı sistem (Surface Piping Systems) çözümleri tercih edilmektedir. Galvaniz kaplamalı, epoksi boyalı karbon çelik veya 304/316 kalite paslanmaz çelikten imal edilebilen geniş çaplı dış borulama hatları, tesisinizin hidrolik dinamiklerine ve anlık pik su debisi ihtiyaçlarına tam uygun olarak mühendislerimizce özel projelendirilir.
Sistemin kalbini oluşturan otomasyon grubu, pnömatik veya elektrikli kelebek vanaların PLC (Programlanabilir Lojik Kontrolör) panolar ile entegre çalışması esasına dayanır. Bu sayede ters yıkama (backwash), durulama ve servise alma işlemleri operatör müdahalesine gerek kalmadan, zaman veya fark basınç (dP) kontrolüne bağlı olarak tam otomatik, hatasız ve yüksek güvenlikli bir şekilde gerçekleştirilir.
Gelişmiş mühendislik tasarımlarıyla sunulan yüzey borulamalı sistem ünitelerimiz, yüksek miktarda kum, tortu, bulanıklık ve ağır metal içeren nehir, kuyu veya deniz suyu arıtma tesislerinde kesintisiz işletme olanağı sunar. Basınç kayıplarını minimuma indiren akıllı vana konfigürasyonu sayesinde hidrofor pompalarının ekstra yük altına girmesini engeller ve işletmenize yüksek miktarda enerji tasarrufu kazandırır.
Elztec Water güvencesiyle üretilen bu devasa filtrasyon manifoldları, kolay bakım imkanı sunan modüler vana gruplarıyla donatılmıştır. Olası arıza durumlarında tüm hattı durdurmadan bağımsız vana müdahalelerine imkan tanıyan esnek yapısı, sanayi tesislerinde üretimin aksamasını kesin olarak önler.
Yüzey Borulamalı Sistem Hangi Kapasiteler İçin Uygundur?
Genellikle saatlik su ihtiyacı 20 m³/saat ve üzerinde olan büyük ölçekli sanayi tesislerinde, fabrikalarda, organize sanayi bölgelerinde ve belediye arıtma tesislerinde standart plastik valfler yetersiz kaldığı için profesyonel yüzey borulamalı sistem kullanımı zorunlu hale gelmektedir.
Borulama Hatlarında Hangi Malzemeler Kullanılmaktadır?
Projenin yürütüleceği ham suyun korozif etkisine ve bütçeye bağlı olarak uPVC, fırın boyalı karbon çelik, daldırma galvaniz veya 304/316 kalite paslanmaz çelik boru manifoldları yüksek basınç standartlarına uygun olarak imal edilmektedir.
Pnömatik Vanaların Standart Valflere Göre Avantajları Nelerdir?
Pnömatik aktüatörlü kelebek vanalar yüksek tork güçleri sayesinde büyük boru çaplarında bile saniyeler içinde anlık açma-kapama yapar. Yüksek basınç altında deforme olmaz, yedek parça bulunabilirliği yüksektir ve PLC panolar üzerinden anlık konum takibi yapılmasına olanak tanır.
Yüzey Borulamalı Sistem Bakımı Ve Servisi Nasıl Yapılır?
Sistem üzerindeki vanaların conta kontrolleri, pnömatik hava şartlandırıcılarının yağ seviyeleri ve fark basınç sensörlerinin kalibrasyonu periyodik olarak kontrol edilir. Modüler vana yapısı sayesinde arızalı bir aktüatör tank gövdesini sökmeden dakikalar içinde değiştirilebilir.
Fark Basınç (dP) Kontrollü Ters Yıkama Nasıl Çalışır?
Filtre giriş ve çıkış hatlarına yerleştirilen hassas iletkenlik ve basınç sensörleri, tortu biriktikçe oluşan basınç farkını ölçer. Belirlenen set değerine ulaşıldığında PLC otomasyonu yüzey borulamalı sistem vanalarına sinyal göndererek otomatik ters yıkama sürecini derhal başlatır.
Teknik Özellikler ve Kapasite Tablosu
| MODEL | DEBİ ARALIĞI (m³/h) | BORULAMA ÇAPI | VANA TİPİ | GÖVDE MALZEMESİ | OTOMASYON |
|---|---|---|---|---|---|
| ELZ-YB-20 | 20 - 35 m³/h | DN65 (2 1/2") | Pnömatik / Elektrikli Kelebek | uPVC / Karbon Çelik | PLC Panolu Otomasyon |
| ELZ-YB-50 | 40 - 65 m³/h | DN80 (3") | Pnömatik / Elektrikli Kelebek | uPVC / Paslanmaz Çelik | PLC Panolu Otomasyon |
| ELZ-YB-100 | 70 - 120 m³/h | DN100 (4") | Pnömatik / Elektrikli Kelebek | Karbon Çelik / 304 Paslanmaz | PLC / SCADA Uyumlu |
| ELZ-YB-150 | 130 - 180 m³/h | DN125 (5") | Pnömatik / Elektrikli Kelebek | Karbon Çelik / 316 Paslanmaz | PLC / SCADA Uyumlu |
| ELZ-YB-250 | 200 - 300+ m³/h | DN150 - DN200 (6"-8") | Pnömatik Kelebek Vana | 316L Paslanmaz Çelik | PLC / SCADA Uyumlu |
Belgeler ve İndirilebilir Dosyalar
Sipariş ve Fiyat Teklifi Formu
Ürün hakkında detaylı bilgi almak, projenize özel borulama çapı ve debi hesaplamaları yaptırmak veya doğrudan fiyat teklifi almak için aşağıdaki formu eksiksiz doldurunuz.
